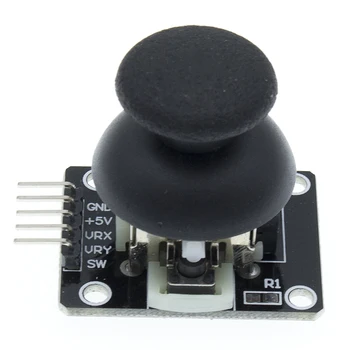

Двухосевой джойстик KY-023 для Arduino.

Двухосевой джойстик (KY-023, PS2) — это модуль манипулятор, состоявший из двух потенциометров и одной тактовой кнопки, позволяющий пользователю управлять различными устройствами (шасси, роботами), например для дистанционного управления двух-координатным поворотным устройством видеокамеры, которое можно вращать в двух плоскостях.

Технические характеристики KY-023

• Напряжение питания: 5 В
• Поворот ручки: 360°
• Размеры: 40 мм х 26 мм х 32 мм

Модуль двухосевого джойстика состоит из двух потенциометров на 10 кОм, определяющих положение осей X и Y, изменение сопротивления осуществляется рычагом. Средняя нога каждого потенциометра выведена на контакты VRX и VRY, а вторая и третья ноги подключены к питанию и массе. Дополнительно установлена тактовая кнопка, показания снимаются с контакта SW.

Урок по использованию джойстика KY-023: Подключаем к Arduino джойстик. Управление servo сервоприводом.

Купить Джойстик можно на AliExpress.

Arduino Dual-axis XY Joystick KY-023
